測繪4D產品中的DLG是什么？

發布日期：2023-11-15 19:08 瀏覽量：13214

　　一、4D產品

　　隨著測繪技術和計算機技術的結合與不斷發展，地圖不在局限與以往的模式，現代數字地圖主要由DOM、DEM、DRG、DLG以及復合模式組成。

　　測繪4D產品主要包含DOM、DEM、DRG、DLG。

　　DLG是什么，在測繪航攝界中的意思是數字線劃圖

　　數字線劃圖((Digital Line Graphic,簡稱DLG)是以點、線、面的形式或地圖特定圖形符號形式表達的地形要素的地理信息矢量數據集，且保存各要素間的空間關系和相關的屬性信息。

　　數字線劃地圖(DLG)是一種更為方便的放大、漫游、查詢、檢查、量測、疊加地圖。其數據量小，便于分層，能快速的生成專題地圖，所以也稱作矢量專題信息DTI(Digital Thematic Information)。此數據能滿足地理信息系統進行各種空間分析要求，視為帶有智能的數據?？呻S機地進行數據選取和顯示，與其他幾種產品疊加，便于分析、決策。

　　二、數字線劃地圖(DLG)的制作


　　DLG即數字線劃地圖，是現有地形圖上基礎地理要素分層存儲的矢量數據集。DLG既包括空間信息也包括屬性信息，可用于建設規劃、資源管理、投資環境分析等各個方面，以及可作為人口、資源、環境、交通、治安等各專業信息系統的空間定位基礎。

　　1.特點

　　數字線劃地圖具有動態性，其內容和表現效果能夠?qū)崟r(shí)修改，內容的補充、更新極為方便。數字線劃地圖內容的組織較為靈活，可以分層、分類、分級提供使用，能夠快速地進行檢索和查詢。數字線劃地圖顯示時，能夠漫游、開窗和放大縮小。數字線劃地圖所提供的信息能夠用于統計分析，進行輔助決策。

　　常見到的數字線劃地圖格式有Ac/Info的E00格式、 MapInfo的MIF格式、 MapGIs格式等。

　　2.數據組織方法及數據格式

　　數字線劃地圖的數據按圖幅進行組織，每幅數字線劃地圖由3類數據文件組成，即元數據文件、屬性數據文件和坐標數據文件。每幅圖的圖號作為所有數據文件的前綴，而后綴用來標識不同類型的數據文件。

　　元數據文件每幅圖一個，它是數字地圖的檔案信息，含有多項內容，根據所描述的內容不同，分別用字符型、整型、雙精度型、浮點型等數據類型表示，其長度和表示方法都有詳細的規定。這些內容主要包括數字地圖生產單位、生產日期、圖名、圖號、圖幅等高距、地圖比例尺圖廓點坐標地球橢球參數、大地坐標系統、地圖投影方式、坐標維數、高程基準、主要資料、接邊情況、地圖要素更新方法及更新日期等屬性數據文件是每一要素層1個。

　　屬性數據文件主要用來記錄某一要素層中點、線、面要素的編碼名稱、各種屬性描述、地圖圖形特征及地圖要素拓?fù)潢P(guān)系等信息。屬性文件的格式首先是要素層屬性項結構，然后是地圖要素的圖形特征,是實體點、有向點還是結點,是折線還是曲線，是特殊面(有嵌套關系的面)還是一般面，接下來是地理數據的資料來源，最后是地圖要素的拓?fù)潢P(guān)系，如鏈的始末節點號和鏈的左右面號。通過搜索和排序，可以建立起點、線、面要素的內在聯系。

　　坐標數據文件也是每一要素層1個，各個要素層的坐標文件格式是相同的，坐標數據文件主要用來記錄要素層上點狀線狀要素的具體坐標位，因此不同要素層坐標數據文件的長度是不同的。

　　各類數據文件的組織形式參見國家測繪局制定的《1:50000矢量地形數據(DLG)生產技術規定1:50000數字線劃圖(DIG)產品檢測與評價》等標準。

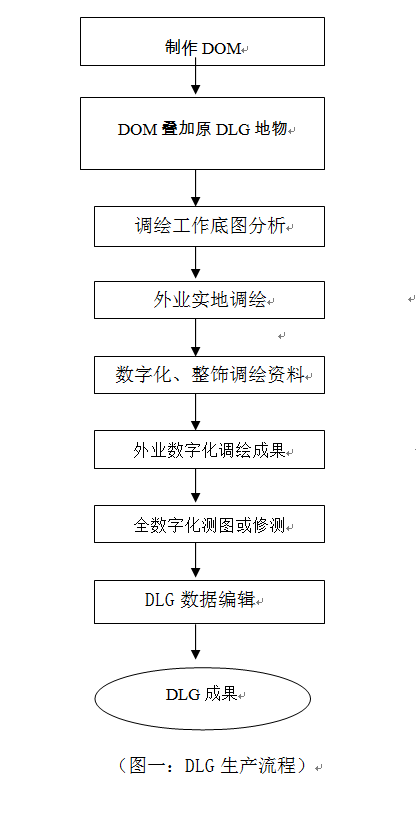

　　3.主要生產技術和方法

　　1)解析或機助數字化測圖。這種方法是通過解析測圖儀或模擬儀器對航片進行立體測圖，來獲得所需的DG數據，然后利用一些圖形處理軟件(如 AutoCAD等)對獲得的數據進行編輯，最終產生成果數據。

　　2)人機交互矢量化成圖。對現有的地形圖掃描，利用矢量化軟件(如 Geoscan、Mapscan)將掃描影像進行矢量化后轉入相應的系統中、對數據編輯處理后生成線劃圖。

　　3)在數字正射影像圖上，人工跟蹤框架要素?cái)?shù)字化。這種方法利用 AutoCAD等軟件工具將現有的數字正射影像圖按一定比例插人工作區中，在屏幕上對所需的相應要素跟蹤采集，最后生成線劃圖。此外，也可以在數宇化板上跟蹤數字正射影像圖，提取有用要素。

　　4)數字攝影測量，三維跟蹤立測。目前國產的數字攝影測量軟件V irtuoZo系統與X - 4ADPW系統都具有相應的矢量圖系統，而且它們的精度指標都較高。
